TP18 塑料拖链(桥式)特点:、、不变形、低噪音、装拆灵活、寿命特长。
TP18系列:
型号 | 内腔(高X宽) | 外腔(高X宽) | 弯曲半径(R) | 节距 | 不支撑长度(M) | 型式 |
TP18.18 | 18x18 | 23x31 | 28.38.40.48 | 30 | 1500 | 半封闭式,下盖可开 |
TP18.25 | 18x25 | 23x38 | 28.38.40.48 | 30 | 1500 | |
TP18.35 | 18x35 | 23x47 | 28.38.48 | 30 | 1500 | |
TP18.36 | 18x36 | 28x50 | 28.38.48 | 30 | 1500 | |
TP18.40 | 18x40 | 23x53 | 38.48 | 30 | 1500 | |
TP18.50 | 18x50 | 23x63 | ||||
TP22.25 | 22x25 | 35x40 | 75 | 45 | ||
TP22.38 | 22x38 | 35x55 | 75 | 45 | ||
TP22.50 | 22x50 | 35x67 | 80 | 50 | ||
TP22.50 | 22x50 | 35x65 | 75 | 45 | ||
TP22.56 | 22x56 | 35x75 | 75 | 45 | ||
TP22.70 | 22x70 | 35x90 | 75 | 45 | ||
TP22.80 | 22x80 | 35x100 | 75 | 45 | ||
TP22.105 | 22x105 | 35x122 | 75 | 45 | ||
TP23.38 | 23x38 | 30x50 | 57 | 31 |

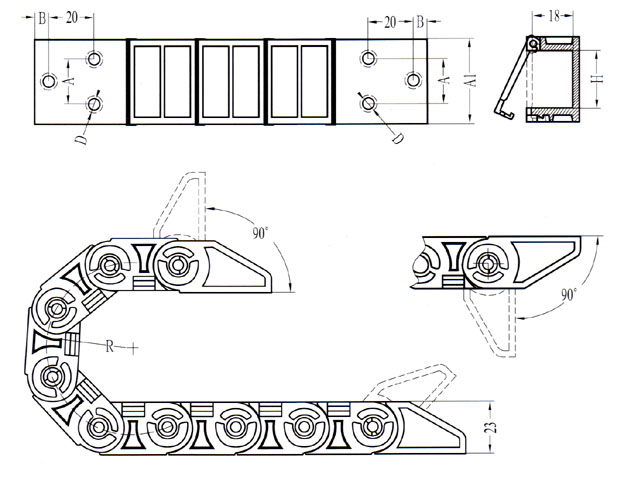

联接器示意图:
