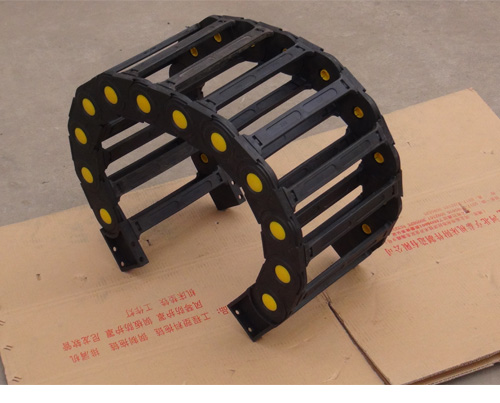

TEZ45系列承重型塑料拖链特点:、、不变形、低噪音、装拆灵活、寿命特长。
TEZ45系列:
型号 | 内腔(高X宽) | 外腔(高X宽) | 弯曲半径(R) | 节距 | 不支撑长度(M) | 型式 |
TEZ45.50 | 45x50 | 65x83 | 75.100.125 150.200.250 300.350.400 450.500 | 72 | 10 | 上下盖均可开,桥式、全封闭 |
TEZ45.60 | 45x60 | 65x94 | 10 | |||
TEZ45.75 | 45x75 | 65x108 | 10 | |||
TEZ45.100 | 45x100 | 65x133 | 10 | |||
TEZ45.125 | 45x125 | 65x158 | 12 | |||
TEZ45.150 | 45x150 | 65x183 | 12 | |||
TEZ45.165 | 45x165 | 65x198 | 12 | |||
TEZ45.175 | 45x175 | 65x208 | 12 | |||
TEZ45.200 | 45x200 | 65x233 | 12 | |||
TEZ45.250 | 45x250 | 65x283 | 12 | |||
TEZ45.300 | 45x300 | 65x333 | 12 |
规格 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 300 |
弯曲半径 | 75.100.125.150.200.250.300.350.400.450.500 |
联接器示意图:
